Smajdalf    3. 3. 2012 21:22
Obrázok

Obrázok


27 komentov

1
smajdalf fotka
smajdalf  3. 3. 2012 21:25
@depropex
2
depropex fotka
depropex  3. 3. 2012 21:37

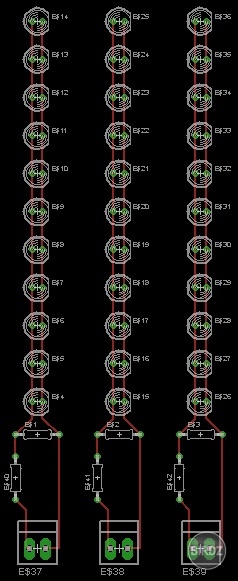

len pre zaujímavosť aké LED (farba, prúdový odber) použiješ ? aby som na to dimenzoval cestičky.



a do čoho to pôjde ?
3
smajdalf fotka
smajdalf  3. 3. 2012 21:40
@depropex

» www.sos.sk/?str=371&ar...

» www.sos.sk/?str=371&ar...

» www.sos.sk/?str=371&ar...



Maximálny prúdový odber je tuším 30mA, rôznia sa pri tých diódach. Pripojené to bude sem

» www.sos.sk/?str=371&ar...
4
depropex fotka
depropex  3. 3. 2012 22:04
keby si skôr povedal...



robil som pred dvoma týždňami objednávku z SOS



a napájanie čím ? prúd radšej odporom nadstav na tých 25mA nech sa šetria diódy
5
smajdalf fotka
smajdalf  3. 3. 2012 22:07
@depropex ja to mám všetko už objednané, už mi to sedí doma 111 je poskladaná, diódy sú v sáčkoch.

Napájanie je priamo z tej stavebnice. Prúd tam bude väčší, keď tak nad tým premýšľam, keďže diódy sú paralelne.
6
depropex fotka
depropex  3. 3. 2012 22:14
a ten obvod napájaš potom z čoho ?



áno ale na diódu aby to vyšlo menej.



11ks / vetvu to máš 330mA maximálny prúd ale ty daj radšej tých 270mA , aké je výstupné napätie z toho obvodu ?



a aký si dal odpor ?
7
smajdalf fotka
smajdalf  3. 3. 2012 22:17
NE 111 má napájanie 24V, trafák mi dáva okolo 23,5 tuším. Len ma trochu štve tá tvrdosť, v dokumentácii k tomu bolo napísané 400VA, ale to je nehorázne drahé, a strašne veľké. Zohnal som tuším okolo 200VA, ale nebude na výstupe taký výkon, tak to snáď nebude robiť problémy.

Odpor som zatiaľ nepočítal.

Musím prepočítať znova aj ten na obmedzenie napätia, aj ten na obmedzenie prúdu.
9
depropex fotka
depropex  3. 3. 2012 22:22
tak to teda pozor ! trafák si meral ako ? zaťažený /nezaťažený ? usmernený/neusmernený ? to je dosť podstatné...



odporna prúd vypočítaš jednoducho, napätie (to si nameriaš na výstupe z toho obvodu) delíš prúdom, čiže prúd máš 270mA = 0,27 a napätie už len dosadíš, ak to bude napr. 6V tak 6:0,27 ...



okrem toho hlavne sprav na primárnom vinutí trafáku poistku ! ak tam teda nieje nejaká tepelná.
10
smajdalf fotka
smajdalf  3. 3. 2012 22:24
@depropex trafák som vyčítal zo štítku.



Napätie musím tiež zraziť, na výstupe je sa mi zdá 24V, to by mi uhoreli LEDky.



Poistku tam dám, je aj písané že je vhodné použiť (tuším) autopoistku, alebo jak to bolo napísané v tých papieroch.
11
depropex fotka
depropex  3. 3. 2012 22:27
autopoistku ?



to je podľa mňa kravina veď na primári nebude v živote viac ako pár stoviek mA, autopoistky sú od niekolko amperov...



napätie zraziť ? načo ? ledky ti neuhoria ani pri 100V ak nemajú velký prúd.
12
depropex fotka
depropex  3. 3. 2012 22:29
ináč ak je ten odpor ktorý máš paralelne na vetvu určený na zníženie napätia, tak to je chyba.



ak bude mať malý odpor bude to piecka a ak veľký, tak bez účelu alebo bude zbytočne uberať prúd lebo predstavuje záťaž.



znížené napätie sa robí odporovým deličom.
13
smajdalf fotka
smajdalf  3. 3. 2012 22:29
@depropex " Ako poistka F2 je asi najvhodnejšia autopoistka" citované z PDFka ktoré je poskytnutné sos.sk



Prinajhoršom (snáď) doma vyhodí istič Obvod je chránený, a trafo som nekupoval.



Tak potom je mi tam ten rezistor ktorý je paralelne na hovno, nie ?
14
smajdalf fotka
smajdalf  3. 3. 2012 22:31
@depropex Mám dať preč ten paralelný odpor a mám to sem hodiť ešte raz ?
15
depropex fotka
depropex  3. 3. 2012 22:32
ja mám doma poistky na 250V a 250 mA ale neviem či by tam bola vhodná to by si musel vedieť primárový prúd. mám ich doma viac zbytončých...



áno je na hovno ako som písal vyššie z viacerých dôvodou.
16
depropex fotka
depropex  3. 3. 2012 22:33
načo však niesom nemtavý že nebudem vedieť odkresliť bez toho



a nevieš teda aké je výstupné napätie ktoré je na výstupe toho obvodu 111 ?
17
smajdalf fotka
smajdalf  3. 3. 2012 22:34
@depropex Tak to som nevedel. Takže je dôležité presne vypočítať rezistor na prúdové obmedzenie ? Radšej dať LEDkám trochu menej, keďže aj rezistory majú toleranciu ? Neviem aký tam bude prúdový odber, zoberiem si to do školy, pokúsim sa to zmerať.
18
smajdalf fotka
smajdalf  3. 3. 2012 22:36
@depropex

» www.sos.sk/a_info/resource...

píšu 24V na výstupe každého kanála (basy, stredy, výšky všetko zvlášť)
19
depropex fotka
depropex  3. 3. 2012 23:27
áno ale pre LED a všeobecne spotrebiče je dobré počítať s rezervou pre životnosť.



prúdový odber je napísaný v datasheete na SOS, je to 20mA čiže už 25mA by si im škodil.



preto prúd nadstav na 17-18mA čiže pre 24V a na vetvu vychádza prúd asi 190ma čiže odpor bude cca 130ohm , čo je akurát hodnota ktorá je dostupná presne.



Nie kôli tolerancii ale pre diódy.
20
smajdalf fotka
smajdalf  3. 3. 2012 23:32
@depropex tak to ešte prerátam pre jednotlivé vetvy, keďže každá farba má iný odber. Myslím že rozdiel bude minimálny, uvidím ako to bude a pôjdem kúpiť rezistory.



Ďakujem pekne za rady
21
depropex fotka
depropex  3. 3. 2012 23:35
nie nemá. pozeral som všetky datasheety, oni robia tieto diódy s rovnakým prúdovým odberom, všetky majú 20mA.



takže rezistory môžeš ísť nakúpiť rovno



za málo , som rád že pomohlo
22
smajdalf fotka
smajdalf  3. 3. 2012 23:37
@depropex sranda Keď som to pozeral mali napísaný iný odber...
23
depropex fotka
depropex  4. 3. 2012 00:10
však som pozeral každý datasheet a všade písali rovnako.



jáááj už viem kde je problém. Ty si pozeral absolute maximum ratings, to sú už kritické hodnoty prúdu , musíš vždy vychádzať z údaju "if" čiže hore na začiatku máš svietivosť a pri nej if I = 20mA čiže to je pre nás smerodajné, oni svietivosť uvádzajú pri tomto prúde a pri ňom sa aj odporúča ich napájať ale ako som už spomínal je to lepšie znížiť. aby sme v tom mali teda jasno
24
smajdalf fotka
smajdalf  4. 3. 2012 00:12
@depropex nie, ja som to pozeral predtým Neviem ako dlho už mám tie LED doma, už to bude cez pol roka určite, vtedy sa mi zdá že boli uvedené iné hodnoty.

Pôjdem teda na ten 130ohmový rezistor. Aj keď, keď som meral tie kanály nebolo tam 24 V nikdy, ale šak nevadí A normálne to zmerať neviem, napätie tam kolíše, keďže sa otvárajú tranzistory v závislosti od toho ako hrá hudba...
25
depropex fotka
depropex  4. 3. 2012 10:47
na to by trebalo osciloskop.



ale diódy ,majú dostatočný svit u aj pri 5mA čiže si myslím že takto to bude najlepšie. Alebo by si mohol použiť aj 100R ( sto ohm) odpor keďže tam plné napätie je len pulzne a znesú viac ako 20mA. je to na tebe urob ako chceš
26
smajdalf fotka
smajdalf  4. 3. 2012 12:45
@depropex tak to už ja neviem čo je lepšie
27
depropex fotka
depropex  4. 3. 2012 13:59
je to jedno. ber ktorý budú mať , môže to byť 100R aj 130R
